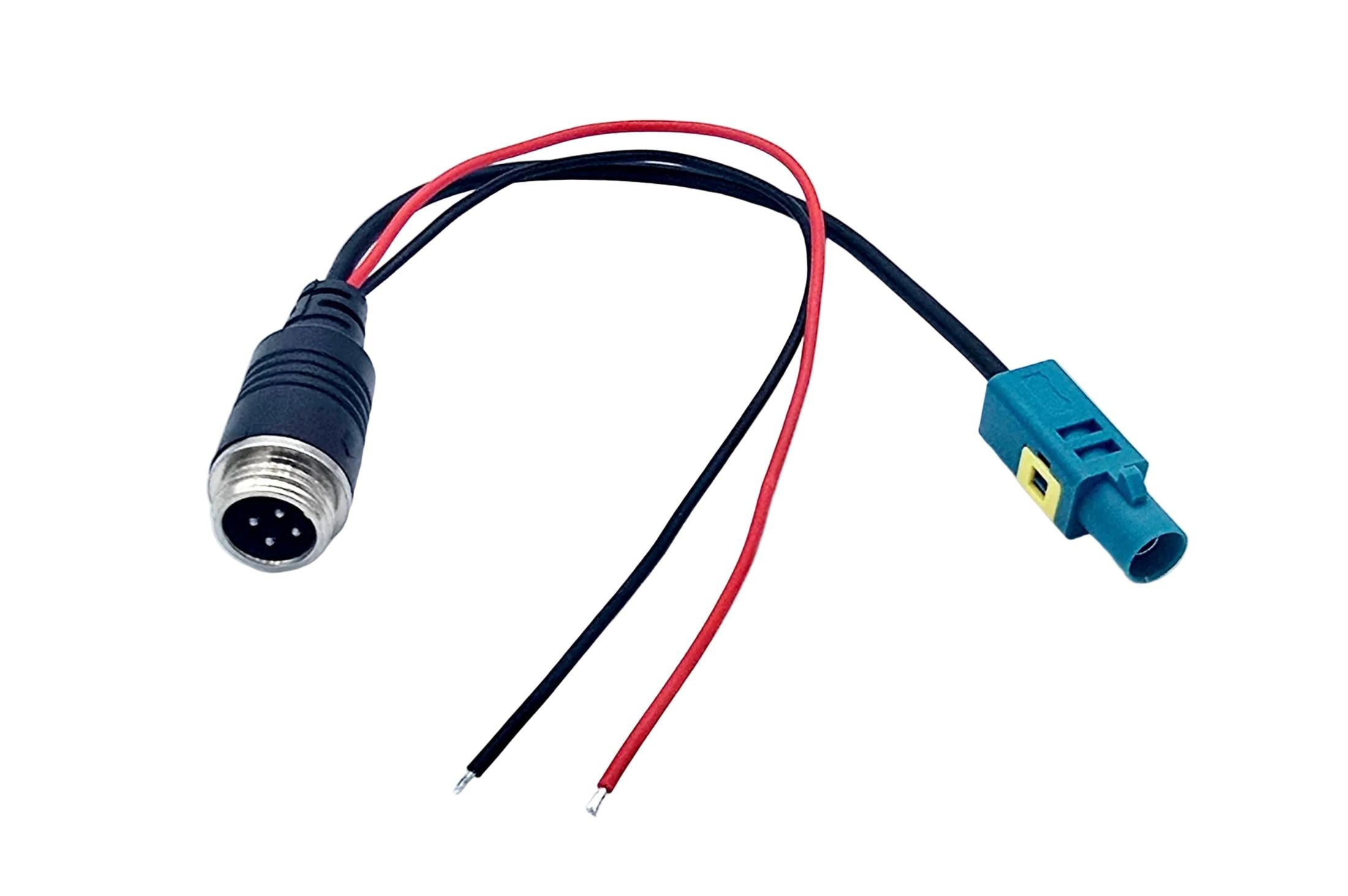

Mercedes-Benz Adapterkabel für Kameraanschluss (LKW)
Mit diesem hochwertigen Adapterkabel verbinden Sie problemlos eine Kamera mit Ihrem Mercedes-Benz LKW – vorausgesetzt, Ihr Fahrzeug verfügt über die entsprechende Kameravorbereitung.
Wichtiger Hinweis zur Kompatibilität:
Dieses Adapterkabel funktioniert nur bei Fahrzeugen mit Kameravorbereitung Typ J9J.
Falls Sie unsicher sind, prüfen Sie bitte Folgendes:

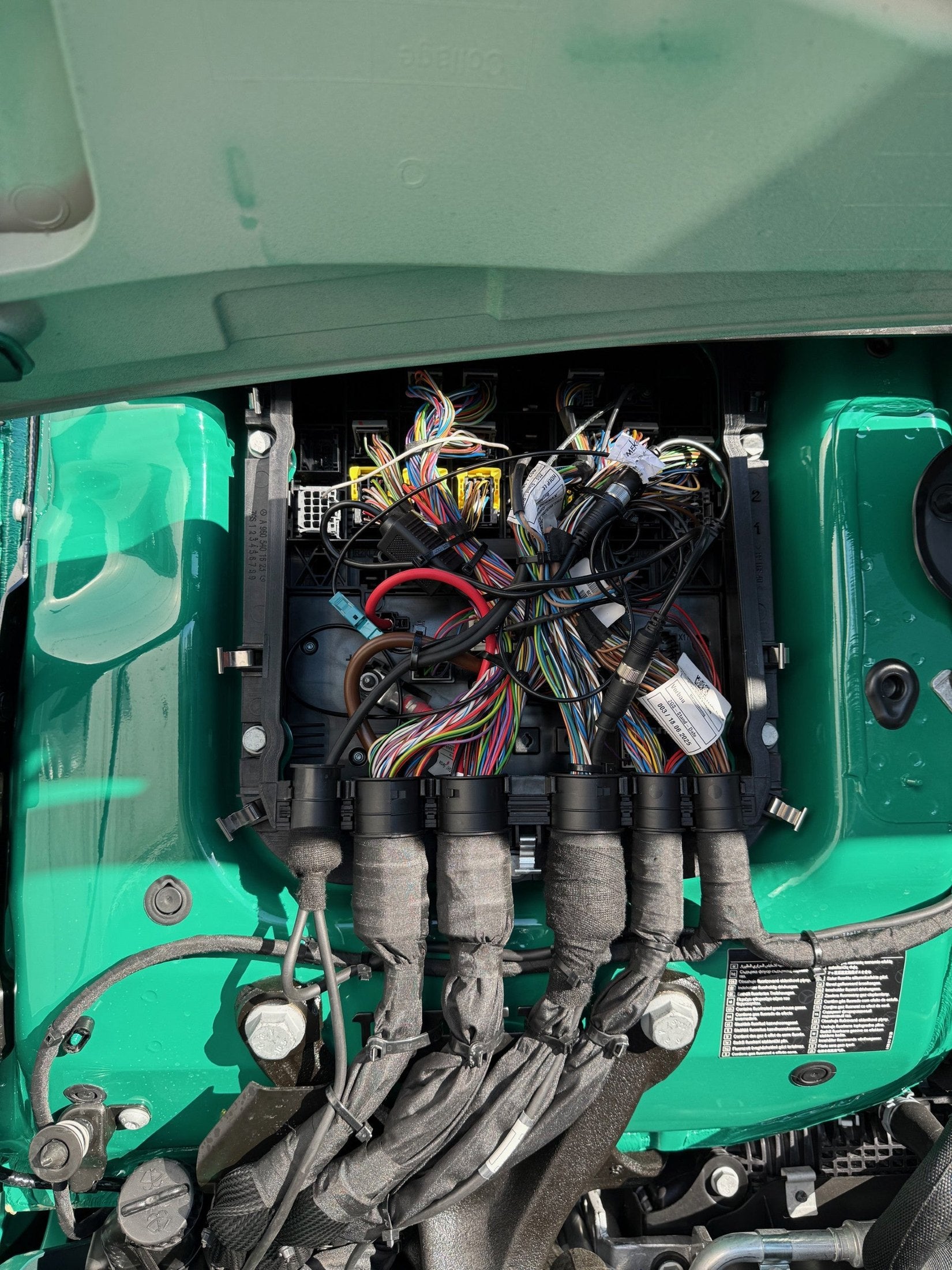

Öffnen Sie die Serviceklappe bzw. den Klemmkasten unter der Motorhaube (in Fahrtrichtung rechts Siehe Bild Nr.3). Dort sollte ein grauer Fakra-Gegenstecker vorhanden sein.
Anschluss & Installation
- Serviceklappe/Klemmkasten unter der Motorhaube (rechts in Fahrtrichtung) öffnen Bild Nr. 3
- Im Kabelbaum befinden sich 1 oder 2 Fakra-Anschlüsse
- Stromanschluss:
- Rot = UB+ (Plus)
- Schwarz = Masse
Wichtige Hinweise zur Stromversorgung
- Die Spannungsversorgung muss zwingend zur Kamera passen (12V oder 24V)
- Bitte unbedingt die Angaben auf Ihrer Kamera prüfen
- Falsche Spannung kann zur Beschädigung der Kamera führen
Kompatibilität Kamera
- Es werden nur Kameras mit PAL-Standard unterstützt
- HD-Kameras sind nicht kompatibel und können vom LKW nicht angezeigt werden
Ideal für:
Nachrüstung oder Austausch von Rückfahr- bzw. Überwachungskameras bei Mercedes-Benz LKW mit vorhandener Vorbereitung.
