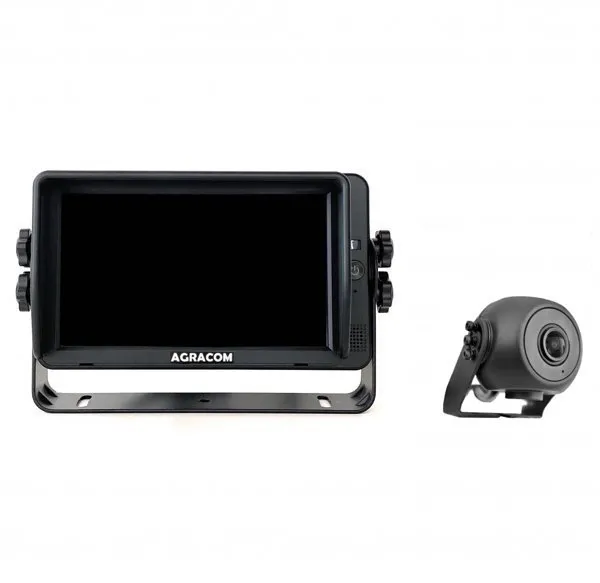

7" Profi HD Touch Kamerasystem 1x HD Kamera
.jpg "7\" Profi HD Touch Kamerasystem 1x HD Kamera")
Übersicht:
Höchster Komfort und beste Bilddarstellung - Kamerasystem mit 7" Touch Monitor für leichte Bedienung und Kamera mit Full-HD-Auflösung.
Multi-Touch Bedienung wie an einem Tablet. Umfangreiche Funktionen und höchste Qualität.
Das beste Kamerasystem in unserem Angebot.
Dieses Profi-Kamerasystem verfügt über einen 7" Zoll großen kapazitiven Touchscreen Monitor und über eine Kamera mit Full-HD Bildsensor.
Es können am Monitor bis zu 4 Kameras gleichzeitig angeschlossen und dargestellt werden.
Für die Bilddarstellung stehen zahlreiche Optionen zur Verfügung, sodass für jede Anwendung die passende Bildaufteilung ermöglicht wird.
Neben den Standard-Optionen wie Vollbild, Split-Screen und Quad-Split-Screen stehen auch Bild-in-Bild Darstellungsarten zur Verfügung.
Zudem kann bei Bedarf per Auto-Scan Funktion automatisch und dauerhaft zwischen den angeschlossenen Kameras langsam rotiert werden.
Die Parklinien-Funktion des Monitors hilft vor allem bei engen Situationen die Maße des eigenen Fahrzeugs korrekt einzuschätzen und genauestens einzuparken.
Dieses System unterstützt zudem die individuelle Anpassung der Darstellung der Parklinien genau nach den Bedürfnissen Ihrer Maschine.
Jede Linie ist in der Größe, der Breite und der Länge anpassbar. Und das für jede Kamera separat.
Jeder Kameraeingang kann zudem individuell gekippt und gespiegelt werden. So sind auch spezielle Anwendungen möglich, die eine Überkopf-Montageposition der Kamera und eine Montage in Fahrtrichtung erfordern, möglich.
Optimal also für die Verwendung an einem Frontlader mit Blick nach vorne oder seitlich des Fahrzeugs.
Der Monitor unterstützt zudem bis zu 5 Triggersignale. Ein Triggersignal wird z.B. über einen Endschalter an den Monitor gesendet, sodass automatisch die zugehörige Kamera im Vollbild dargestellt wird.
Das ermöglicht beispielsweise das automatische Aufschalten einer Bunker-Kamera eines Kartoffelroders sobald der Bunker angehoben wird.
Auch ist es möglich den Rückfahrscheinwerfer als Quelle für das Triggersignal zu benutzen. Sobald der Rückwärtsgang eingelegt wird, erkennt der Monitor das Signal und schaltet automatisch die Rückfahrkamera auf. Auch auf Blinker-Signale kann reagiert werden.
Der Monitor ermöglicht es den einzelnen Triggersignalen (bis zu 5) jeweils eine Priorität und eine Nachlauf-Zeit zuzuweisen. Sodass auch jede Kombination von anstehenden Signalen passend zum Anwendungsfall umgesetzt werden kann.
Über das Einstellungsmenü können zudem alle Einstellungen zur Bildqualität individuell je Kameraeingang eingestellt werden. Das ermöglicht es auf unterschiedliche Belichtungssituationen der einzelnen Kameras zu reagieren. Eine Kamera, z.B. verbaut in einem Tank eines Düngerstreuers benötigt andere Einstellungen als eine Kamera am Frontlader, die der vollen Helligkeit ausgesetzt ist.
Jeder Kamera kann ein eigener Name zugewiesen werden. Das hilft der einfachen Identifizierung des Kanals. Auch können die Kanalbezeichnungen deaktiviert werden.
Alle Einstellungen sind unkompliziert per Touch bedienbar. Große Schaltflächen ermöglichen eine komfortable Eingabe auch während der Fahrt oder der Arbeit auf dem Feld.
Der Monitor ist kompatibel mit allen Kamerasignalen, sowohl der mitgelieferten Full-HD Kamera, als auch mit ggf. vorhandenen Kameras mit Standard-Bildsignal (PAL, NTSC, CVBS, AHD, etc).
Zertifiziert nach ISO 16750-3 mit einer Vibrationsbeständigkeit bis zu 6.3G ist der Monitor nachweislich extrem robust und damit tauglich für den Einsatz in der Landwirtschaft.
Mit einer hohen Helligkeit von 600 cd/m² und einem Kontrastverhältnis von 600:1 wird das scharfe Bild auch bei schwierigen Lichtverhältnissen sehr gut dargestellt.
Die mitgelieferte Full-HD Arbeitskamera liefert Kamerabilder in höchster Qualität.
Full-HD steht bei uns für High-Definition und meint eine Auflösung von 1920 x 1080p.
In der Kamera kommt zudem ein spezieller Chip zur Bildverarbeitung zum Einsatz, der aus dem Kamerabild noch mehr herausholt.
Die Kamera kann dadurch auf schwierige Lichtverhältnisse reagieren und in jeder Situation ein optimales und klares Bild liefern.
Auch bei Nacht liefert die Kamera ein farbiges Bild. Durch den Einsatz der Starlight-Technologie reicht selbst eine sehr geringe Lichtstärke aus, um ein schönes und farbiges Bild aufzunehmen.
Die Kamera verlängert hierfür die Belichtungsdauer des Bildsensors und kann dadurch auch schwaches Licht nutzen.
Um auch im Winter jederzeit einsatzbereit zu sein, verfügt die Kamera über eine integrierte Heizung. Damit kann die Kamera auch im Winterdiensteinsatz am Schneeräumschild oder am Salzstreuer zum Einsatz kommen.
Auch bei plötzlichen Temperaturunterschieden, wie z.B. bei Stalleinfahrten beschlägt die Kamera nicht.
Im Herbst angefallenes Kondensat auf dem Kameraglas außen ist schnell abgetaut.
Das Kameragehäuse ist aus robustem und dickwandigem Aluminium hergestellt. Der Kamerahalter ist aus Edelstahl gefertigt. Für hohe Robustheit und lange Lebensdauer.
Die Kamera ist zertifiziert nach ISO 16750-3 mit einer Vibrationsfestigkeit von bis zu 17.3G und hält damit auch extremen Einsätzen stand.
Die Schutzklasse der Kamera ist IP69K und damit die höchste Schutzklasse.
Robust und dauerhaft beständig!
Im Set enthalten ist unsere AGRACOM Kamera K-15HD. Der integrierte Sony-Bildsensor bietet eine HD-Auflösung und unterstützt AHD-Bildübertragung.
Die Kamera verfügt über eine integrierte Bildverarbeitung zur Verbesserung des Bildes bei Gegenlicht (WDR-Funktion).
Der Blickwinkel beträgt 150° Grad horizontal für große Übersichtlichkeit. Die Kamera ist wasser- und staubdicht gemäß IP69K (höchste Schutzklasse).
Montage:
Der Monitor kann mittels dem mitgelieferten sehr stabilen U-Bügelhalter oder dem ebenfalls mitgelieferten Klebe-Pad Kugelhalter befestigt werden.
Weitere Halterungen sind gerne zusätzlich erhältlich.
Der Monitor verfügt über eine T-Nut Aufnahme für Standard-Halterungen mit Nutbreite von 13mm. Passend z.B. für Halterungen der Firma RAM Mounts.
Verkabelung:
Der Monitor verfügt über ein 40cm langes Kabel mit Stecker, an welchem der mitgelieferte Kabelsatz angesteckt werden kann. Durch die Steckverbindung kann der Kabelsatz fest verlegt werden, der Monitor aber unkompliziert abgesteckt und abgebaut werden.
Der anzuschließende Kabelsatz hat eine Gesamtlänge von 1,80m und verfügt über
- 4 Stk. 4-polige Schraub-Steckverbinder für den Anschluss von jeweils einer Kamera
- 2 Leitungen für die Stromversorgung des Monitors inkl. Feinsicherung 3A (rot und schwarz für Plus und Minus)
- 5 Leitungen für die Triggerfunktion
Über die 4-Pin Schraub-Steckverbinder versorgt der Monitor die Kameras mit Strom und erhält das Videosignal zurück.
Je Kamera ist ein 4-Pin Video-Verlängerungskabel von Kamera bis zum Anschluss am Monitor-Kabelsatz zu verlegen.
Die Steckverbinder sind mittels integrierter Dichtung vor Feuchtigkeit geschützt.
Die Stromaufnahme des Monitors beträgt bis zu 25W.
Die im mitgelieferten Kabelsatz bereits voll integrierte Sicherung hat eine Größe von 3A.
Der zulässige Spannungsbereich ist 10-32V.
Damit können sowohl 12V Fahrzeuge als auch 24V Fahrzeuge mit diesem Kamerasystem ausgestattet werden.
Wir empfehlen die Stromversorgung über die geschaltete Klemme 15 (Zündungsplus) herzustellen um auch bei sehr langen Standzeiten die Fahrzeugbatterie nicht zu entladen.
Zur Stromversorgung kann auch ein Zigarettenanzünderstecker bzw. 3-poliger Stecker montiert werden.
Sie erhalten:
1x 7" Zoll Profi HD Touch Monitor inkl. Kabelsatz, Sonnenblende, U-Bügler-Halterung und Klebe-Pad-Kugelhalter
1x Full-HD Kamera K-15HD
1x 4-Pin Kamerakabel nach Wahl
1x Magnethalter (für Kamera und Monitor einsetzbar)
2 Jahre Garantie
Technische Highlights:
Monitor mit
Kapazitivem Touchscreen
4 Kamera-Eingänge, 4-Pin Schraub-Steckverbinder mit Unterstützung für alle gängigen Videoformate (PAL, NTSC, HD 720p und HD 1080p)
5 Trigger-Eingänge für automatische Umschaltung auf einen Video-Kanal im Vollbild bzw. einer Split-Darstellung von zwei Kameras
Einstellbarer Trigger-Priorität, Zeitverzögerungseinstellung und flexibler Zuweisung von Trigger-Leitung zu Video-Kanal
14 verschiedene Bild-Darstellungsarten, wie Vollbild, 2-Bild Split-Screen, 3-Bild Y-Split, 4-Bild H-Split, Bild in Bild mit bis zu 3 kleinen Bildern
Auto-Scan für automatischen zeitgesteuerten Bildwechsel mit individueller Zeiteinstellung
Umschaltbare Orientierung von spiegelverkehrter zu normaler Ansicht im Menü. (Kamera nach vorne oder nach hinten ausgerichtet)
Einstellung zur Drehung des Kamerabildes, einzeln je Kanal, 90°, 180°, 270°
Automatische Dimmung der Bildschirmhelligkeit (deaktivierbar im Menü, falls gewünscht) alternativ manuelle Einstellung der Monitorhelligkeit
Sonnenblende
Helle LED-Hintergrundbeleuchtung
Helligkeit 600 cd/m²
IPS LCD Panel mit einer Auflösung 1024x(RGB)x600 Pixel
Kontrastverhältnis: 600:1
Maße: 203mm (Breite) × 112mm (Höhe) × 28mm (Tiefe).
Bildschirmdiagonale: 7" (entspricht 17,8cm)
Kamera K-15HD
1080p Full-HD Bildsensor mit moderner SONY 1/2.9" CMOS Technologie, 25 fps
Effektive Pixel: 1920x1080
FPS: 30 Bilder pro Sekunde, somit auch für schnell bewegende Vorgänge geeignet
Dynamikbereich: >105dB (wichtig für schöne Bilder auch schwierigen Lichtsituationen)
Starlight-Nachtsicht in Farbe (ohne Infrarot-LEDs)
Automatischer Weißabgleich und Gegenlichtkorrektur
Betriebstemperatur -20°C bis +70°C, bis zu 95% rel. Luftfeuchte
Signalübertragung als 1080p AHD Signal für optimale Bilddarstellung
4-Pin Schraub-Steckverbinder mit Überwurfmutter und Dichtung
Integrierte Bildaufbereitung für gute Bildqualität auch bei Gegenlicht (WDR, Wide-Dynamic Range)
Blickwinkel 150° horizontal
Integrierte Heizung
Schutzklasse IP69K
Vibrationsfestigkeit zertifiziert nach ISO16750-3 bis zu 17.3G
Mikrofon integriert
Vibrations- und Stoßfestigkeit gem. ISO16750-3: 17.3G (extrem widerstandsfähig)
Betriebstemperatur: -20°C bis + 60°C
