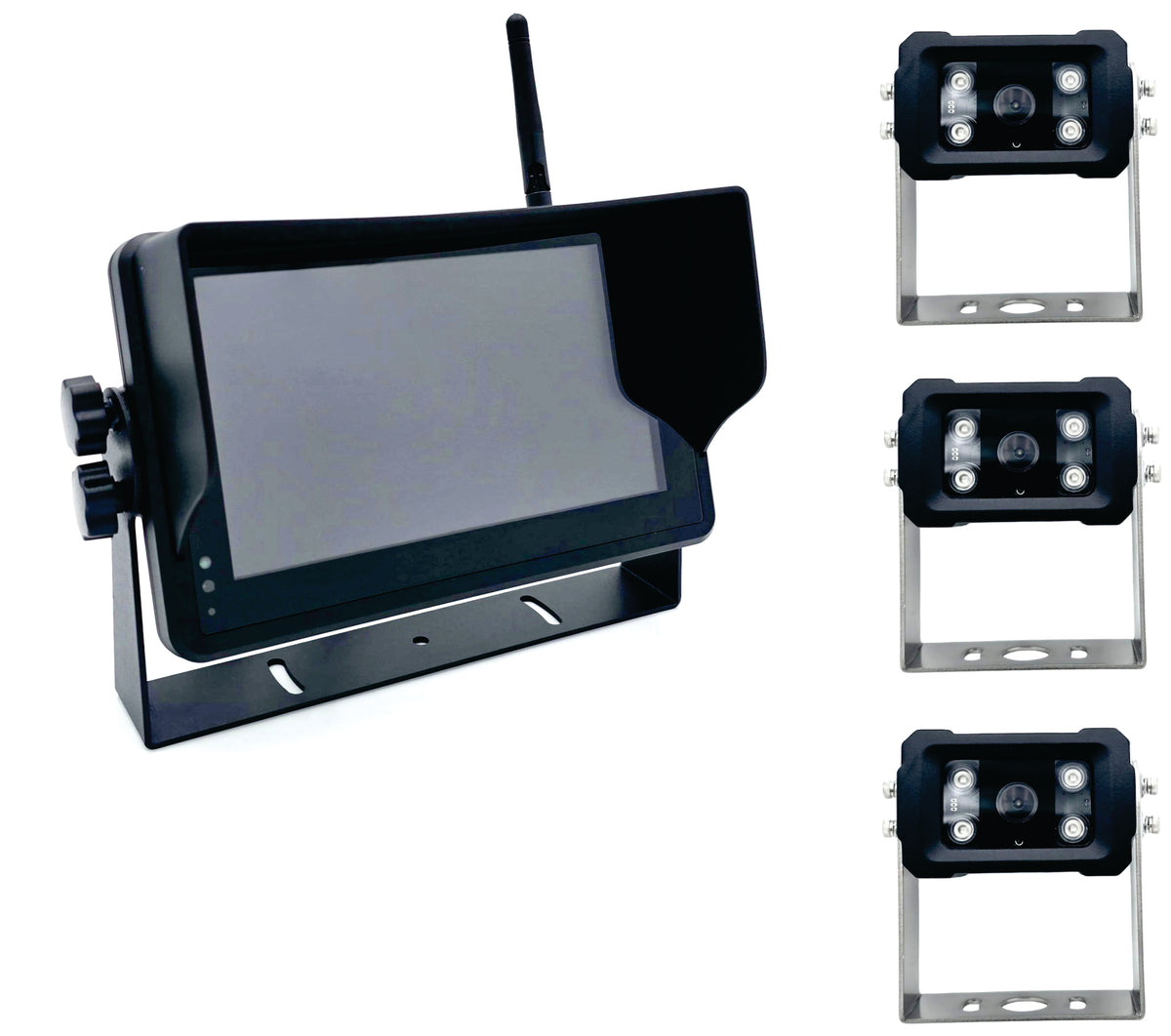

AGRACOM VISION HD 7" Funk-Monitor mit Touch-Bedienung
Der AGRACOM VISION HD 7" Funk-Monitor ist ein leistungsfähiger Funkmonitor für den professionellen Einsatz an Landmaschinen, Baumaschinen, Nutzfahrzeugen und Arbeitsmaschinen.
Das 7-Zoll-Farbdisplay mit einer Auflösung von 1024 × 600 Pixeln sorgt für eine übersichtliche Darstellung der Kamerabilder. Die Bedienung erfolgt komfortabel über den Touchscreen oder über die mitgelieferte Fernbedienung.
Der Monitor verfügt über 4 Videokanäle und ermöglicht somit die Verwendung von bis zu vier Kameras. Neben den Kameras der AGRACOM VISION HD Produktreihe ist der Monitor auch mit allen anderen AGRACOM Funkkameras kompatibel.
Im Lieferumfang dieses Sets ist eine AGRACOM KF-40HD Funkkamera enthalten.
Die genaue technische Beschreibung und die technischen Daten der Kamera finden Sie bei der AGRACOM KF-40HD.
4 Kamerakanäle
Der VISION HD Funk-Monitor verfügt über 4 Videokanäle. Dadurch können mehrere Kameras mit einem einzigen Monitor genutzt und die gewünschten Kamerabilder je nach Anwendung angezeigt werden.
Zusätzlich stehen 4 Audiokanäle optional zur Verfügung.
Aufnahmefunktion
Der Monitor unterstützt die Aufzeichnung von Kamerabildern auf einer MicroSD-Karte. Die Aufzeichnung erfolgt im MP4-Format mit H.264-Komprimierung.
Unterstützt werden MicroSD-Karten mit einer Speicherkapazität von bis zu 128 GB.
Hinweis: Eine MicroSD-Karte ist nicht im Lieferumfang enthalten.
Triggerleitungen – automatische Kameraumschaltung
Das mitgelieferte Anschlusskabel besitzt 4 kabelgebundene Trigger-Eingänge sowie einen Split-Trigger.
Triggerleitungen sind zusätzliche Steuerleitungen, über die der Monitor automatisch auf einen bestimmten Kamerakanal umschalten kann.
Ein typisches Beispiel ist die Rückfahrkamera: Wird die entsprechende Triggerleitung mit dem Rückfahrsignal des Fahrzeugs oder der Maschine verbunden, kann der Monitor beim Einlegen des Rückwärtsgangs automatisch das Bild der zugeordneten Kamera anzeigen.
Auch für andere Anwendungen können die Triggerleitungen abhängig von der jeweiligen Installation verwendet werden. Dadurch muss der gewünschte Kamerakanal nicht jedes Mal manuell am Monitor ausgewählt werden.
Technische Daten
| Merkmal | Wert |
|---|---|
| Display | 7" Farbmonitor |
| Auflösung | 1024 × 600 Pixel (RGB) |
| Bedienung | Touchscreen / Fernbedienung |
| Signalstandard | PAL / NTSC / AUTO |
| Helligkeit | 650 cd/m² |
| Kontrast | 700:1 |
| Anzeigefläche | 154,21 × 85,92 mm |
| Videokanäle | 4 Kanäle |
| Audiokanäle | 4 Kanäle, optional |
| Trigger-Eingänge | 4 kabelgebundene + 1 Split-Trigger |
| Aufnahmeformat | MP4 / H.264 |
| Speichermedium | MicroSD, max. 128 GB |
| Spannungsversorgung | 12 V DC |
| Leistungsaufnahme | ≥ 3,8 W |
| Betriebstemperatur | −20 °C bis +60 °C |
| Luftfeuchtigkeit im Betrieb | max. 90 % rF |
| Lagertemperatur | −20 °C bis +70 °C |
| Luftfeuchtigkeit bei Lagerung | max. 90 % rF |
| Abmessungen (L × B × T) | 19 × 12 × 3 cm |
| Gewicht | ca. 550 g |
| Kamerakompatibilität | AGRACOM Funkkameras |
Hinweis zur Kamera: Die technischen Daten und die genaue technische Beschreibung der im Set enthaltenen AGRACOM KF-40HD Funkkamera finden Sie in der Produktbeschreibung der AGRACOM KF-40HD.
Lieferumfang
- 1× AGRACOM VISION HD 7" Funk-Monitor
- 3× AGRACOM KF-40HD Funkkamera
- 1× Anschlusskabel mit offenem Ende und Triggerleitungen, Länge ca. 1,5 m
- 1× Sonnenblende
- 1× Metall-Bügelhalter für den Monitor
- 4× Befestigungsschrauben
- 1× Fernbedienung
Hinweis: Eine MicroSD-Karte ist nicht im Lieferumfang enthalten.
EU-Konformität & Rechtsrahmen
Der AGRACOM VISION HD Funk-Monitor ist mit der CE-Kennzeichnung versehen und erfüllt die aufgeführten europäischen Anforderungen.
| Rechtsakt | Bezeichnung |
|---|---|
| VO (EU) 2023/1230 | Maschinenverordnung – löst 2006/42/EG ab; Übergangsfrist bis 19.01.2027 |
| RL 2014/53/EU | Funkanlagen-Richtlinie (RED) |
| RL 2014/30/EU | EMV-Richtlinie |
| RL 2011/65/EU | RoHS-Richtlinie |
| RL 2012/19/EU | WEEE-Richtlinie* |
