7" Profi HD Touch Monitor

AGRACOM 7" Profi HD Touch Monitor – Premium-Kamerasystem für die Landwirtschaft

Produktübersicht

Der AGRACOM 7" Profi HD Touch Monitor steht für höchsten Bedienkomfort, maximale Flexibilität und exzellente Bildqualität.
Ausgestattet mit einem kapazitiven Multi-Touchscreen, Full-HD-Unterstützung und umfangreichen Profi-Funktionen ist er das leistungsstärkste Kamerasystem im AGRACOM-Sortiment.

Bis zu 4 Kameras können gleichzeitig angeschlossen und in unterschiedlichsten Layouts dargestellt werden – von Vollbild über Split-Screen bis hin zu Bild-in-Bild. Die Bedienung erfolgt intuitiv per Touch, ähnlich wie bei einem Tablet, mit großen Schaltflächen für den sicheren Einsatz während der Arbeit.

Highlights & Vorteile

• 7" kapazitiver Touchscreen – Multi-Touch wie am Tablet

• Bis zu 4 Kameras gleichzeitig anschließbar

• Full-HD Unterstützung (720p / 1080p)

• 14 Bilddarstellungsarten inkl. Quad-Split & Bild-in-Bild

• Auto-Scan Funktion für automatische Kamerarotation

• Individuell einstellbare Parklinien je Kamera

• 5 Trigger-Eingänge mit Priorität & Nachlaufzeit

• Extrem robust – zertifiziert nach ISO 16750-3 (6,3G)

• 10–32 V Betrieb – geeignet für 12 V & 24 V Fahrzeuge

Flexible Bilddarstellung

Der Monitor bietet 14 unterschiedliche Darstellungsmodi, darunter:

• Vollbild

• 2-Bild Split-Screen

• 3-Bild Y-Split

• 4-Bild H-Split (Quad)

• Bild-in-Bild mit bis zu 3 kleinen Zusatzbildern

Zusätzlich kann über die Auto-Scan-Funktion automatisch und zeitgesteuert zwischen den Kameras gewechselt werden.

Profi-Triggerfunktion (bis zu 5 Signale)

Der AGRACOM 7" Profi Monitor unterstützt bis zu 5 Trigger-Eingänge, z. B.:

• Rückwärtsgang → automatische Rückfahrkamera

• Endschalter (z. B. Bunker, Klappe, Frontlader)

• Blinker links / rechts

• Arbeitsgeräte-Positionen

Jedes Triggersignal kann individuell konfiguriert werden:

• Priorität

• Nachlaufzeit

• Zuordnung zu Kamera & Anzeigeart

So lassen sich auch komplexe Maschinenszenarien zuverlässig abbilden.

Individuelle Bildanpassung je Kamera

Jeder Kameraeingang kann separat eingestellt werden:

• Spiegeln (vorwärts / rückwärts)

• Drehen: 90° / 180° / 270°

• Helligkeit, Kontrast & Farbanpassung

• Eigene Kameranamen (optional ein-/ausblendbar)

Ideal für unterschiedliche Lichtverhältnisse, z. B.:

• Tank- oder Bunkerkamera

• Frontlader

• Seiten- oder Rückfahrkamera

Parklinien-Funktion (professionell einstellbar)

Die integrierte Parklinien-Funktion unterstützt präzises Rangieren.
Jede Linie kann je Kamera individuell angepasst werden:

• Länge

• Breite

• Position

Perfekt für landwirtschaftliche Maschinen mit variierenden Abmessungen.

Montage & Befestigung

Der Monitor bietet maximale Flexibilität bei der Montage:

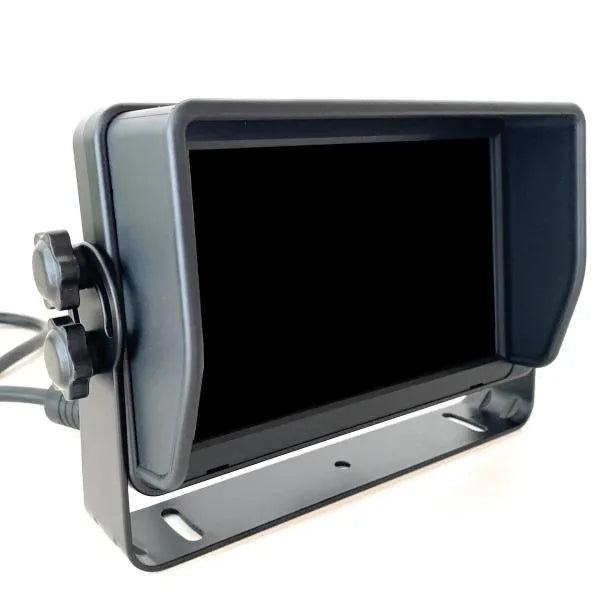

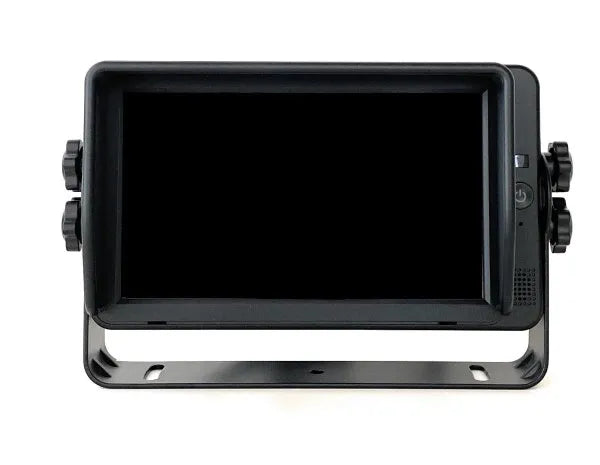

•  Stabiler U-Bügel-Halter (inklusive)

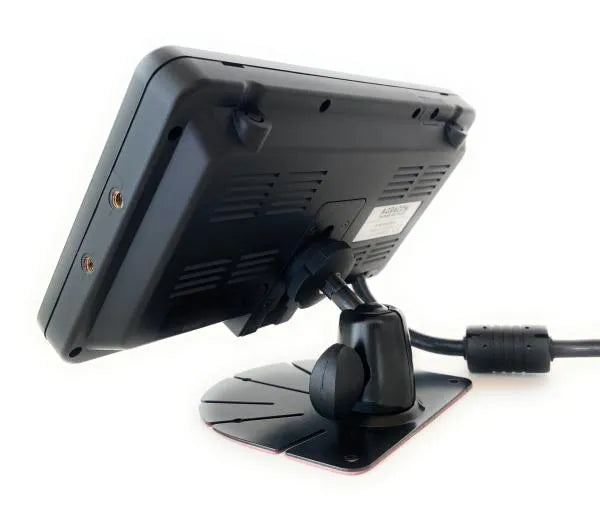

• Klebe-Pad-Kugelhalter (inklusive)

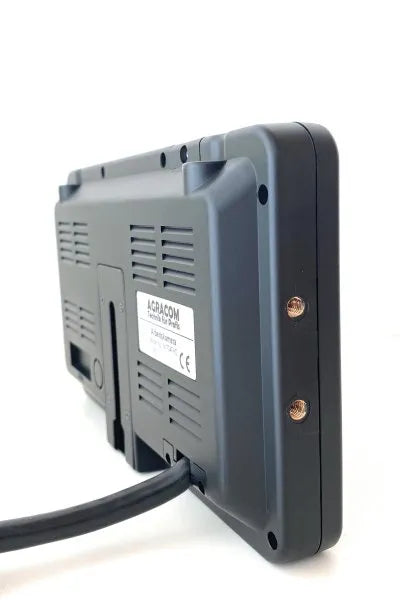

• T-Nut Aufnahme (13 mm)
  → kompatibel mit RAM Mounts & Standard-Kugelhaltern

Weitere Halterungen sind optional erhältlich.

Verkabelung & Stromversorgung

Der Monitor besitzt ein 40 cm Anschlusskabel mit Steckverbindung, an dem der mitgelieferte Kabelsatz (1,80 m) angeschlossen wird.

Kabelsatz enthält:

• 4 × 4-Pin Schraub-Steckverbinder (Kameras)

• Stromversorgung Plus / Minus mit 3A Sicherung

• 5 × Trigger-Leitungen

 Über die 4-Pin Anschlüsse werden die Kameras gleichzeitig mit Strom versorgt und mit Videosignal verbunden.
 Alle Steckverbindungen sind abgedichtet und feuchtigkeitsgeschützt.

Stromdaten

• Spannungsbereich: 10–32 V

• Leistungsaufnahme: bis 25 W

• Sicherung: 3A (integriert)

Geeignet für 12 V & 24 V Fahrzeuge
Empfehlung: Anschluss an Klemme 15 (Zündungsplus)
Alternativ: Zigarettenanzünder- oder 3-poliger Stecker möglich

Technische Daten – Monitor

• Bildschirm: 7" (17,8 cm)

• Panel: IPS LCD

• Auflösung: 1024 × 600 Pixel

• Helligkeit: 600 cd/m²

• Kontrast: 600:1

• Touch: Kapazitiv (Multi-Touch)

• Maße: 203 × 112 × 28 mm

• Videoformate:

  • PAL / NTSC

  • CVBS

  • AHD

  • HD 720p / 1080p

Lieferumfang

 1 × AGRACOM 7" Profi HD Touch Monitor
 1 × Kabelsatz (1,80 m)
 1 × Sonnenblende
 1 × U-Bügel-Halterung
 1 × Klebe-Pad-Kugelhalter

2 Jahre Garantie

Fazit

Der AGRACOM 7" Profi HD Touch Monitor ist die High-End-Lösung für professionelle Kamerasysteme in der Landwirtschaft.
Maximale Flexibilität, brillante Bildqualität, intelligente Triggerfunktionen und extreme Robustheit machen ihn zur ersten Wahl für anspruchsvolle Maschinen und Anwendungen.
