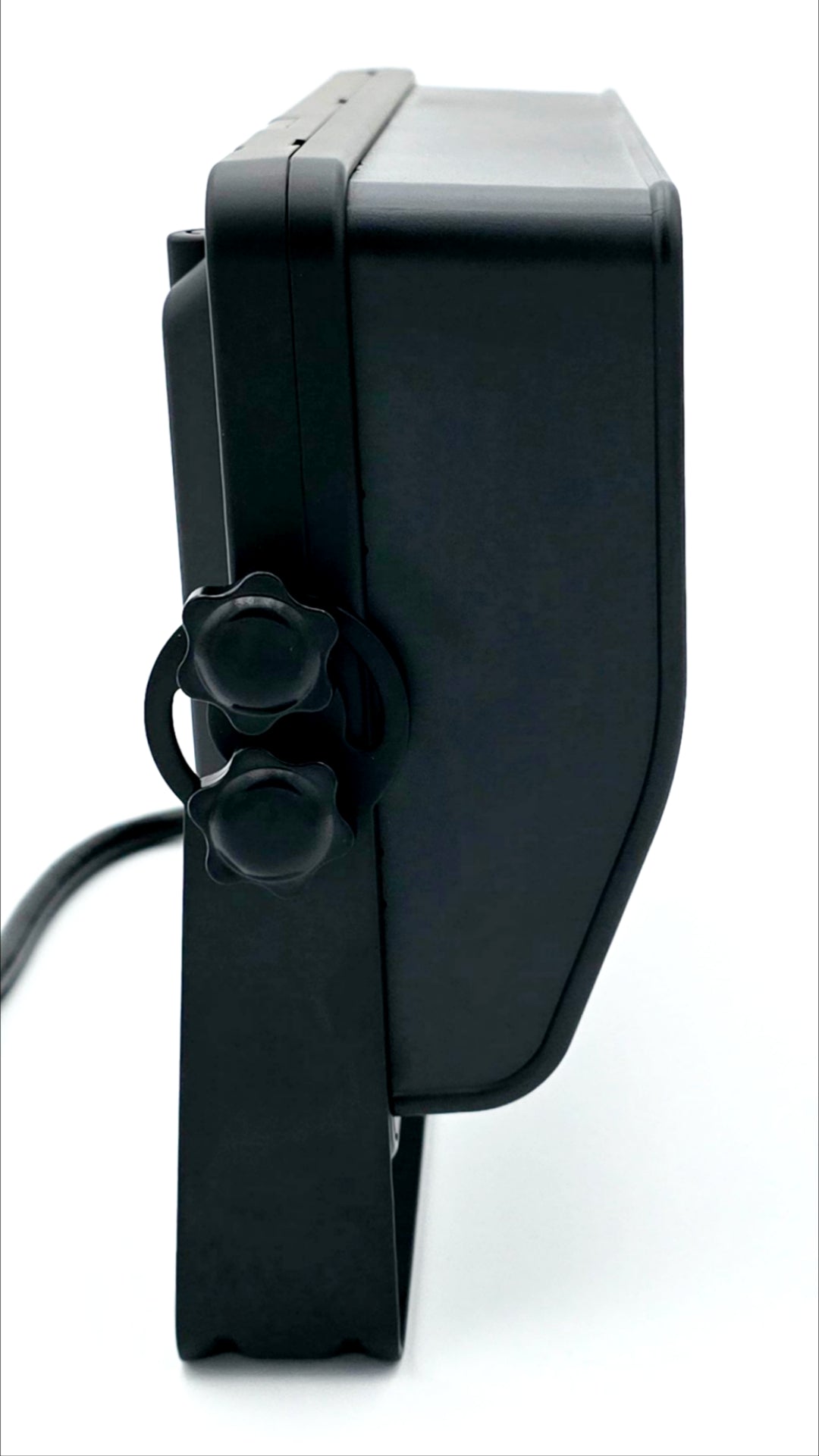

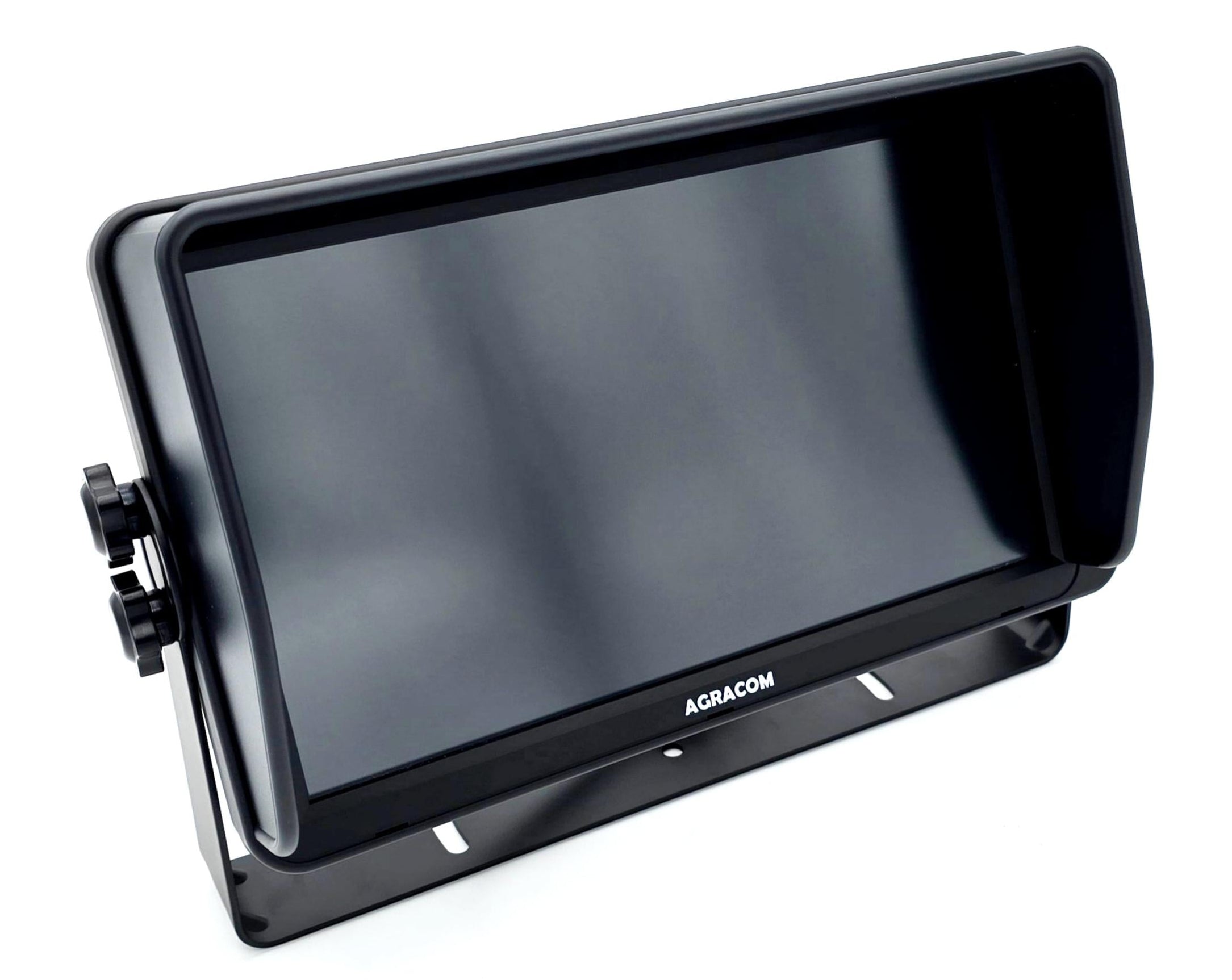

10" Profi HD Touch Monitor

AGRACOM Profi HD Touch Monitor 10"

Produktübersicht

Der AGRACOM Profi HD Touch Monitor bietet höchsten Bedienkomfort und eine ausgezeichnete Bilddarstellung für den professionellen Einsatz an Arbeitsmaschinen, Traktoren und Nutzfahrzeugen.
Der große 10,1" kapazitive Touchscreen ermöglicht eine intuitive Bedienung ähnlich einem Tablet und unterstützt Full-HD-Kameras ebenso wie Standard-Kamerasignale.

Mit umfangreichen Einstellmöglichkeiten, flexiblen Bilddarstellungen und robuster Bauweise ist dieses System das leistungsstärkste Kamerasystem im AGRACOM Sortiment.

Bilddarstellung & Kameraverwaltung

Am Monitor können bis zu 4 Kameras gleichzeitig angeschlossen und dargestellt werden.
Für die Anzeige stehen zahlreiche Bildmodi zur Verfügung:

• Vollbild

• 2-Bild Split-Screen

• 3-Bild Y-Split

• 4-Bild Quad-Split

• Bild-in-Bild Darstellungen

• Automatische Kameraumschaltung (Auto-Scan)

Die Auto-Scan-Funktion ermöglicht ein zeitgesteuertes, automatisches Umschalten zwischen den angeschlossenen Kameras.

Parklinien & individuelle Anpassung

Die integrierte Parklinien-Funktion unterstützt präzises Rangieren und Einparken.
Die Darstellung kann für jede Kamera separat angepasst werden:

• Linienlänge

• Linienbreite

• Linienposition

So lässt sich das System exakt auf Fahrzeug- und Maschinenabmessungen abstimmen.

Flexible Kameramontage & Bildausrichtung

Jeder Kameraeingang kann individuell konfiguriert werden:

• Spiegelung je Kanal

• Bildrotation 90°, 180° oder 270°

• Anpassung für Überkopfmontage oder Frontmontage

Ideal für Anwendungen wie Frontlader-, Seiten- oder Bunkerkameras.

Triggerfunktionen

Der Monitor unterstützt bis zu 5 Triggersignale zur automatischen Kameraufrufsteuerung, z. B.:

• Rückwärtsgang (Rückfahrkamera)

• Endschalter an Anbaugeräten

• Blinker-Signale

Für jedes Triggersignal lassen sich Priorität und Nachlaufzeit individuell einstellen, sodass auch komplexe Schaltlogiken realisierbar sind.

Bildoptimierung & Bedienung

Über das Touch-Menü lassen sich Bildparameter je Kamera separat einstellen, z. B. für unterschiedliche Lichtverhältnisse.
Jeder Kamera kann ein eigener Name zugewiesen werden, optional auch ohne Einblendung im Bild.

Große Touchflächen sorgen für eine sichere Bedienung während der Arbeit.

Kompatibilität & Robustheit

Der Monitor ist kompatibel mit allen gängigen Videosignalen:

• PAL / NTSC

• CVBS

• AHD

• HD 720p / 1080p

Zertifiziert nach ISO 16750-3 mit einer Vibrationsbeständigkeit bis 6,3G ist der Monitor für den harten landwirtschaftlichen Einsatz ausgelegt.
Die hohe Bildschirmhelligkeit von 600 cd/m² sorgt auch bei schwierigen Lichtverhältnissen für eine gute Ablesbarkeit.

Montage

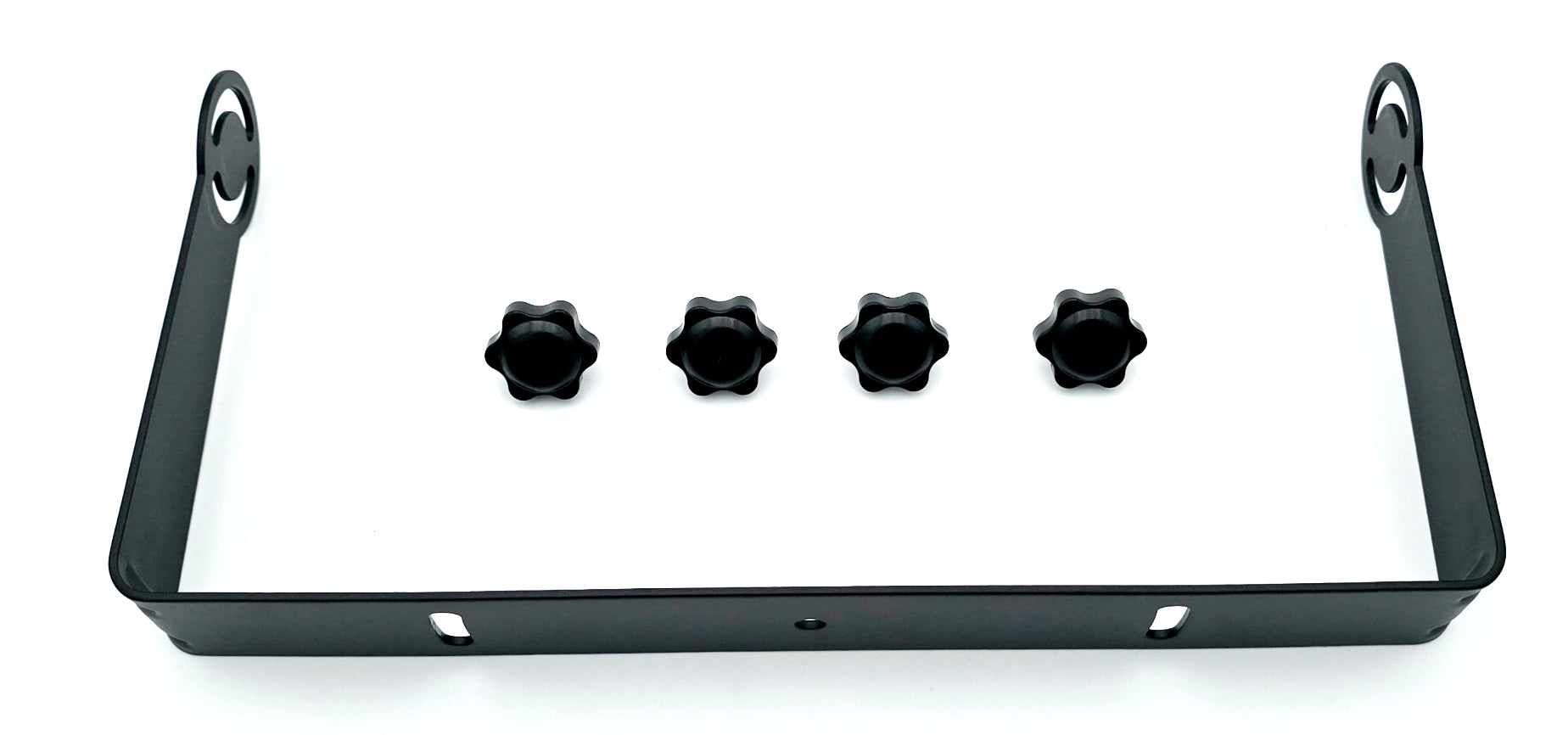

• Stabiler U-Bügelhalter (im Lieferumfang)

• Klebe-Pad Kugelhalter (im Lieferumfang)

• T-Nut Aufnahme (13 mm) für Standardhalterungen, z. B. RAM Mounts

Weitere Halterungen optional erhältlich.

Verkabelung & Stromversorgung

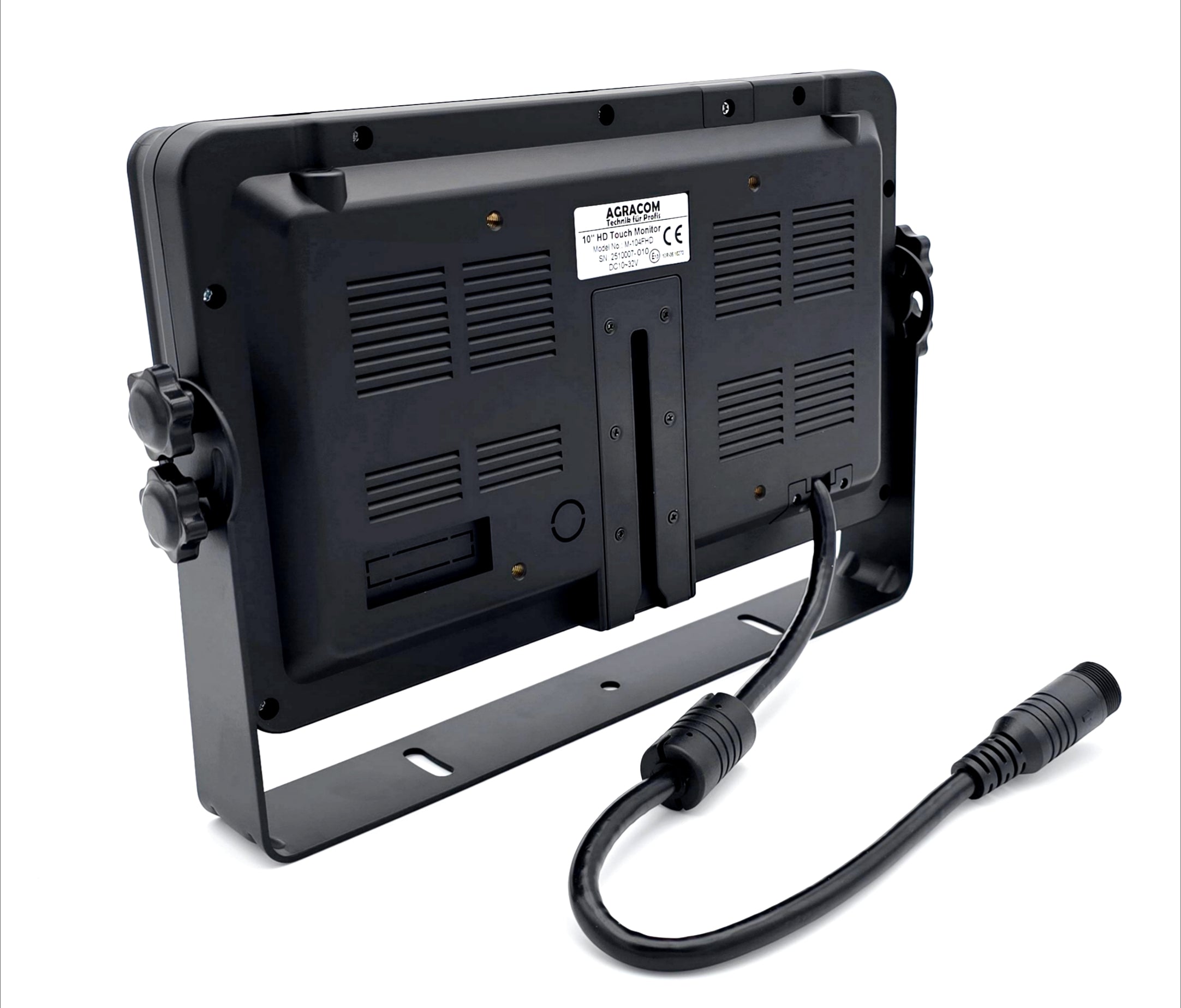

Der Monitor verfügt über ein 40 cm Anschlusskabel mit Steckverbindung zum Kabelsatz.
Der mitgelieferte Kabelsatz (1,80 m) beinhaltet:

• 4 × 4-Pin Schraub-Steckverbinder für Kameras

• Stromversorgung (Plus/Minus) inkl. 3A Feinsicherung

• 5 Leitungen für Triggerfunktionen

Die 4-Pin Steckverbinder übertragen Stromversorgung und Videosignal über ein Kabel.
Die Steckverbindungen sind abgedichtet und feuchtigkeitsgeschützt.

Elektrische Daten:

• Leistungsaufnahme: bis 25 W

• Betriebsspannung: 10–32 V

• Geeignet für 12 V und 24 V Fahrzeuge

Empfohlene Stromversorgung über Klemme 15 (Zündungsplus).
Optional Anschluss über Zigarettenanzünder- oder 3-poligen Stecker möglich.

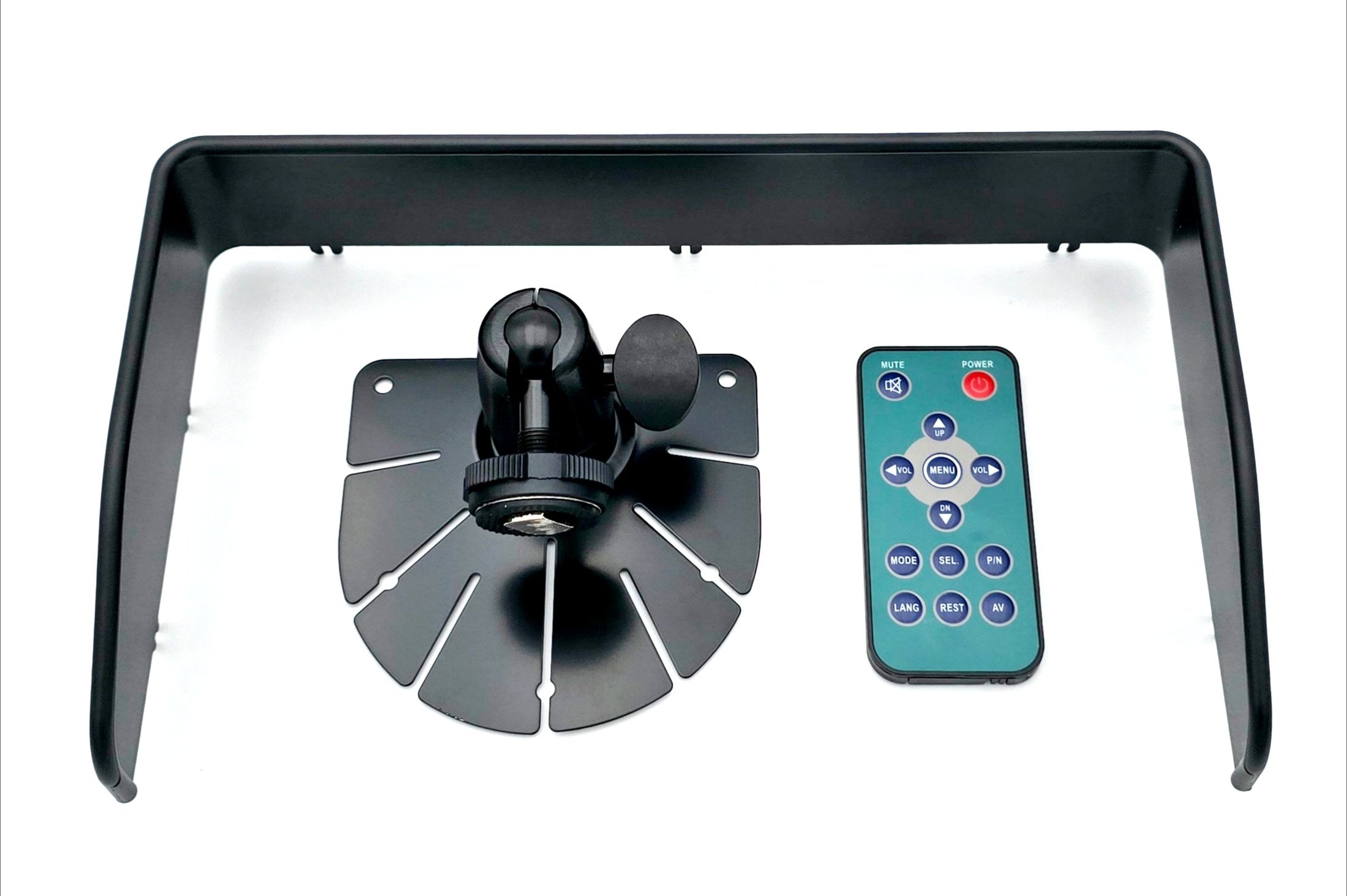

Lieferumfang

• 1 × AGRACOM Profi HD Touch Monitor 10,1"

• 1 × Kabelsatz

• 1 × Sonnenblende

• 1 × U-Bügelhalter

• 1 × Klebe-Pad Kugelhalter

• 2 Jahre Garantie

Technische Daten (Monitor)

• Kapazitiver Touchscreen

• 4 Kameraeingänge (4-Pin Schraub-Steckverbinder)

• Unterstützte Videoformate: PAL, NTSC, CVBS, AHD, HD 720p, HD 1080p

• 5 Trigger-Eingänge

• 14 Bilddarstellungsarten

• Automatische Dimmung (deaktivierbar)

• IPS LCD Panel

• Auflösung: 1024 × (RGB) × 600 Pixel

• Helligkeit: 600 cd/m²

• Kontrastverhältnis: 600:1

Abmessungen:
267 × 159,5 × 30 mm
Bildschirmdiagonale: 10,1" (25,6 cm)
